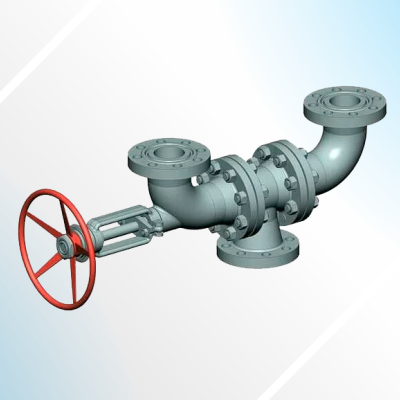

Переключающее устройство монтируется в случаях, когда в процессе эксплуатации может потребоваться отключение одного предохранительного клапана и оперативное подключение другого без остановки рабочего процесса. Это позволяет изменять направление потока среды или осуществлять её смешивание.
Основные материалы деталей переключающих устройств
| № | Наименование деталей | 23с16нж, 23с16нж1, 23с17нж, 23с17нж1, 23с18нж, 23с19нж, 23с20нж | 23нж16нж, 23нж16нж1, 23нж17нж, 23нж17нж1, 23нж18нж, 23нж19нж, 23нж20нж | 23нж16нж2, 23нж16нж3, 23нж17нж2, 23нж17нж3, 23нж18нж1, 23нж19нж1, 23нж20нж1 | 23лс16нж, 23лс16нж1, 23лс17нж, 23лс18нж1, 23лс19нж, 23лс20нж |
|---|---|---|---|---|---|
| 1 | Корпус | 20Л | 12Х18Н9ТЛ | 12Х18Н12МЗТЛ | 20ГЛ |
| 2 | Угольник | 20Л | 12Х18Н9ТЛ | 12Х18Н12МЗТЛ | 20ГЛ |
| 3 | Седло | Сталь 20 с наплавкой, 30Х13 | 12Х18Н9Т с наплавкой | 10Х17Н13МЗТ с наплавкой | 09Г20 с наплавкой, 30Х13 |
| 4 | Шпилька | Сталь 35 | 45Х14Н14В2М | 45Х14Н14В2М | 20ХН3А, 40Х |
| 5 | Гайка | Сталь 25 | 12Х18Н9Т | 12Х18Н9Т | 20ХН3А, 35Х |
| 6 | Золотник | Сталь 20 с наплавкой, 30Х13 | 12Х18Н9Т с наплавкой | 10Х17Н13МЗТ с наплавкой | 09Г20 с наплавкой |
| 7 | Шпиндель | 30Х13 | 12Х18Н9Т | 10Х17Н13МЗТ | 14Х17Н2, 30Х13 |
| 8 | Стойка | 20Л | 12Х18Н9ТЛ | 12Х18Н12МЗТЛ | 20ГЛ |
| 9 | Набивка сальника | АГИ, кольца ТРГ | АГИ, кольца ТРГ | Кольцо ТРГ | АГИ, кольца ТРГ |
| 10 | Прокладка | ТИИР-752 (ПДД) Стальная овальная для PN 160, 63 | ПУТГ [ТРГ] Стальная овальная для PN 160, 63 | ПУТГ [ТРГ] Стальная овальная для PN 160, 63 | ПУТГ [ТРГ] Стальная овальная для PN 160, 63 |
| Наплавка на седле | 20Х13 | ЦН-6 | ЦН-6 | 20Х13 | |
| Наплавка на золотнике | ЦН-12М | ЦН-12М |
Технические характеристики
-
Герметичность затвора соответствует ГОСТ 9544-05 (класс А).
-
Фланцевое присоединение к трубопроводу.
-
Размеры уплотнительных поверхностей и присоединительные параметры соответствуют ГОСТ 12815-80 (ряд 2).
-
Доступные исполнения:
-
PN 1,6 МПа (16 кгс/см²) – исполнение 1 и 2;
-
PN 6,3 МПа (18 кгс/см²) – исполнение 7);
-
PN 1,0 МПа (16 кгс/см²) – исполнение 7.
-
Каждый клапан рассчитан на полную пропускную способность. При активации переключающего механизма или вращении маховика запорный орган перемещается между седлами, что позволяет подключать к защищаемому объекту один или оба клапана. Положение запорного элемента отображается ползуном на шпинделе.
Комплектация и дополнительные опции
Устройство может поставляться вместе с предохранительными клапанами, фланцами, прокладками и крепёжными элементами (за дополнительную плату). По запросу возможна адаптация уплотнительных поверхностей под другие стандарты ГОСТ 12815-80 (ряд 2), в соответствии с разделом «Допустимые отклонения типов уплотнительных поверхностей».
Монтаж и эксплуатация
При установке блока из переключающего устройства и клапанов требуется дополнительное крепление для обеспечения жёсткости конструкции. Устройства могут монтироваться на входе и выходе клапанов и синхронизироваться цепной передачей (в комплект входят звёздочки). Вращение маховика одного из переключателей приводит к одновременному перемещению запорных органов, что позволяет контролировать поток среды на входе и выходе.
